接近开关究竟如何接线?接线时又该注意什么呢
  • 发布日期:2020-01-09      浏览次数:86
    •   接近开关,也称为非接触式接近开关,是理想的电子开关传感器。当金属探测器靠近开关的感应区域时,开关可以是非接触式的,无压力 无火花 发出电气指令,准确反映移动机构的位置和行程,即使是一般的行程控制,其定位精度 工作频率 使用寿命 通用机械行程开关无法比较安装调整的简便性和适应恶劣环境的能力。广泛用于机床 冶金 化学品  轻纺织和印刷业。在自动控制系统中可以用作限制 计数 的定位控制和自动保护链接。

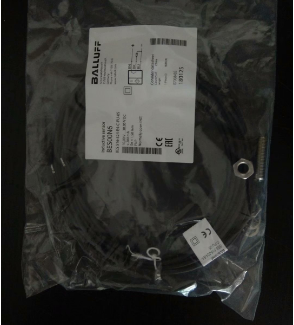

      接近开关

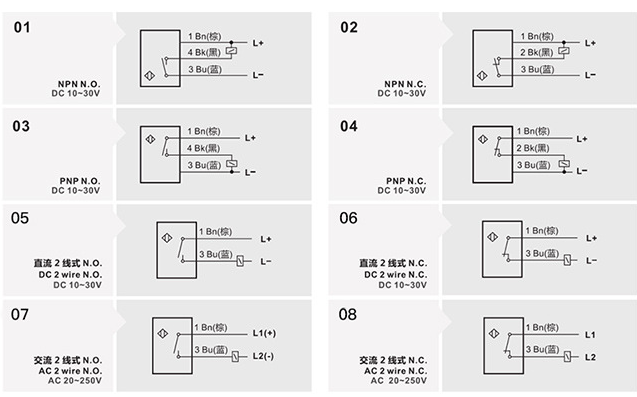

        那么在我们购买接近开关之后,可能会因为对于安装接线不是很了解,而导致接线时出现一些问题,究竟该如何接线,接线时又该注意什么呢,下面我们来为大家讲解一下,希望能帮助到大家,接近开关分为两线制和三线制的区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的,两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。


      接近开关

        三线制接近开关的接线:
        红(棕)线接电源正端,蓝线接电源OV端,黄(黑)线为信号,应接负载。而负载的另一端是这样接的,对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源OV端。
        接近开关的负载可以是信号等,继电器线圈或可编程控制器PLC的数字量输入模块。 相关推荐:我们该如何对红外线光电开关进行选型选
        需要特别注意,接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源OV,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关。另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时一定要选用PNP型接近开关,千万不要选错了。
